煤气发生炉

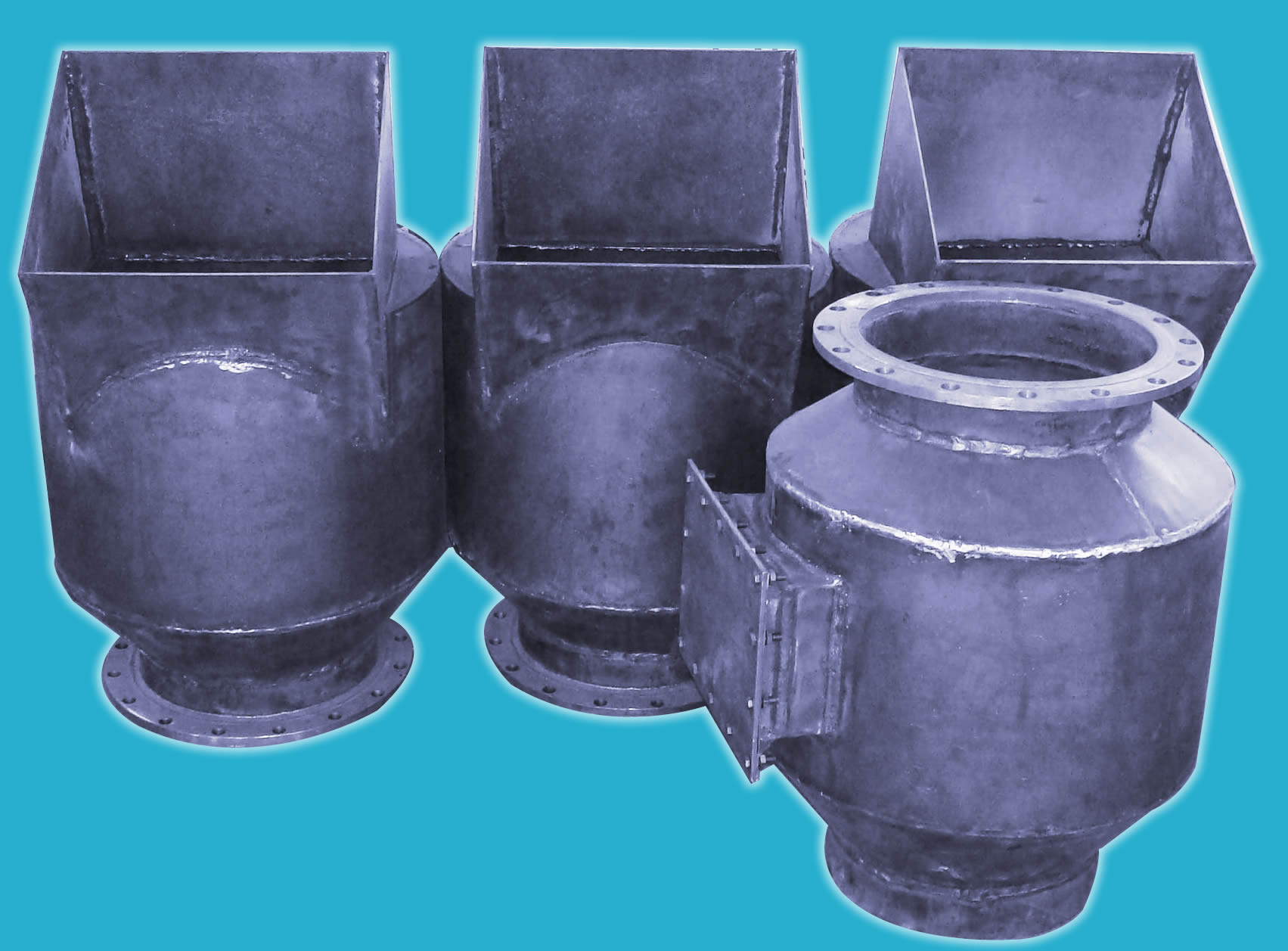

双钟罩加煤箱

　　煤气发生炉液压双钟罩加煤机，现有机械式双钟罩加煤机存在加煤能力较小，机构复杂，钟罩易磨损，密封性不好等不足，本装置的滚筒阀及双钟罩均与液压缸相连，结构简单，并易于实现加煤量的调节和提高加煤量，其钟罩阀上部加了保护罩，能减少了钟罩磨损，阀杆加了导向套，从而提高炉子的密封性，增加炉内压力。

　　煤气发生炉双钟罩加煤机，其下部设有煤锁仓体15，煤锁仓体上进口设有能与上阀座31离合从而控制仓口启闭的上钟罩阀29，下出口也设有能与下阀座20离合从而控制仓口启闭的下钟罩阀21，上部的煤仓加煤口1和下部的煤锁仓体上进口之间设有能控制煤料通断的滚筒阀5，其特征在于：所述的滚筒阀5与能带动其转动的滚筒阀液压缸7伸缩杆相连，所述上钟罩阀29顶部设有能使上部下来的煤料向四周滑落而减少对上钟罩面直接冲击的球形或锥形上钟罩保护罩30，上钟罩阀下部的上阀杆24与能控制其上下运动的上钟罩液压缸22伸缩杆相连，上阀杆24滑动配合地穿过导向套27，所述下钟罩阀21也与上述上钟罩阀相同对应设置了下钟罩保护罩18、下钟罩液压缸14和下阀杆导向套16，本装置还相应设有能控制滚筒阀液压缸、上钟罩阀液压缸和下钟罩阀液压缸联锁动作的行程开关、电液阀控制部件。
